注意
機器を安定した状態で安全にお使いいただくために定期的にフィルタの交換を行なってください。
お使いの機器によって交換頻度・交換方法が異なりますので、下記製品外観と型番をご確認下さい。
交換作業を行う際は、電源を「切」にしてから作業を開始してください。
濡れた手では触らず、グローブを着用してください。
TCS-Dual Plus-F
正面カバーを手前に倒し、上に持ち上げて外す。

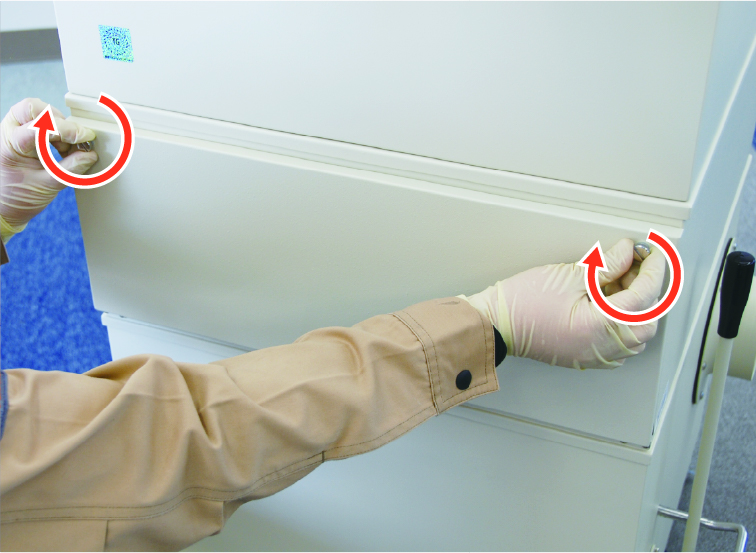

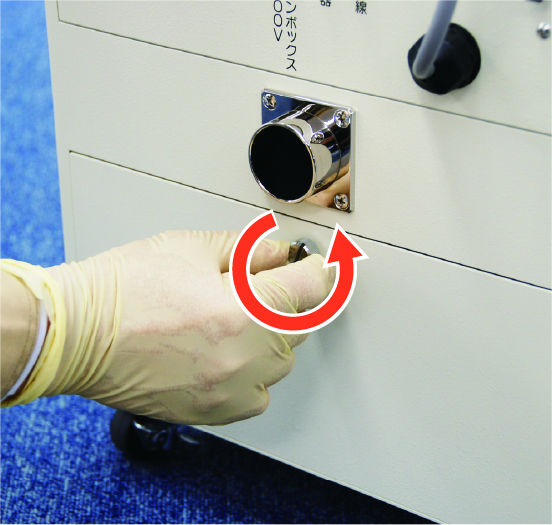

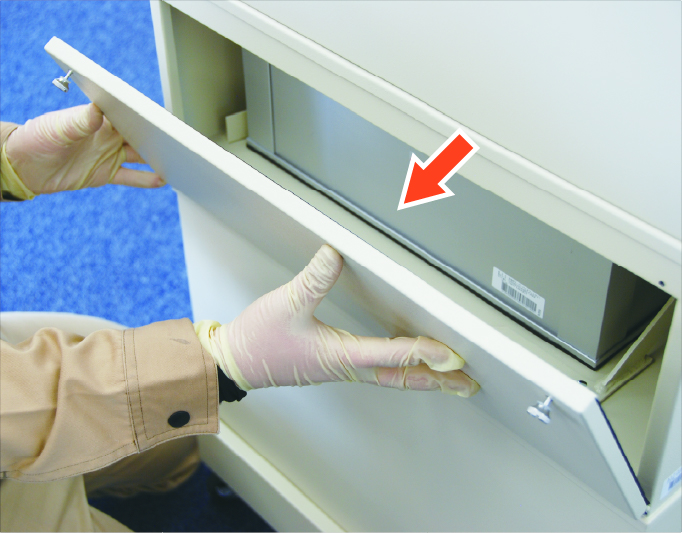

正面の2つのボルトを矢印の方向(左)に回して緩め、蓋板を手前に倒す。
(固い場合はマイナスドライバーなどで回す。)
再度の2つの蝶ねじナットを矢印の方向(左)に回し、ストッパーを内側に倒す。
上段のスーパーバイオフィルタを引き出し、新しいフィルタと交換する。

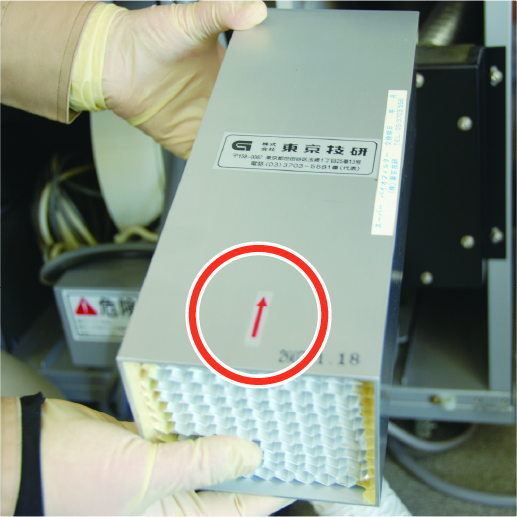

※フィルタの向きに注意(赤い矢印が書いてある面が手前です。)
下段のデュアルプラスフィルタをつまみを持って引き出し、新しいフィルタと交換する。
逆の手順でボルト、カバーなどを元に戻す。
TCS-Dual Plus-A

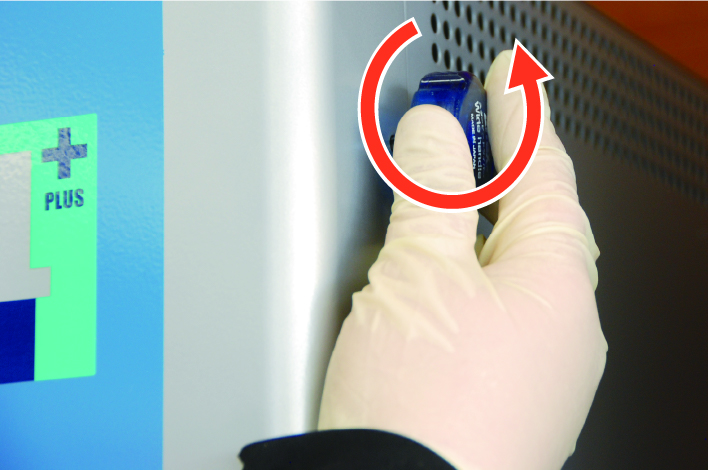

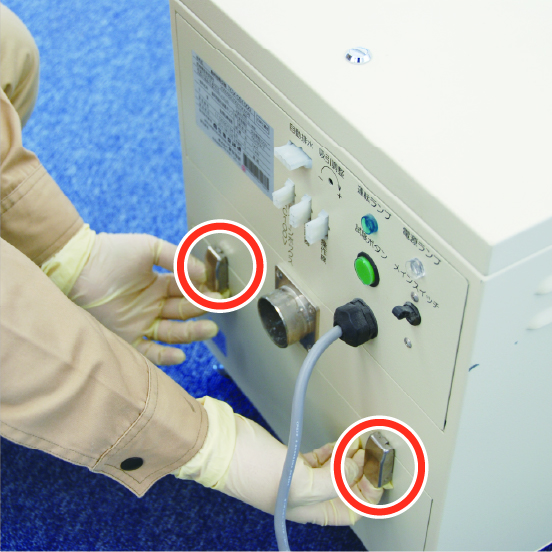

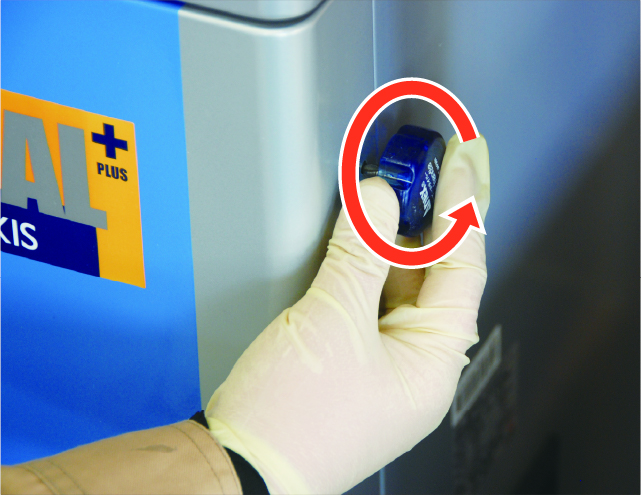

プラスドライバー(またはスタービードライバー)で両サイドのボルトを外す。

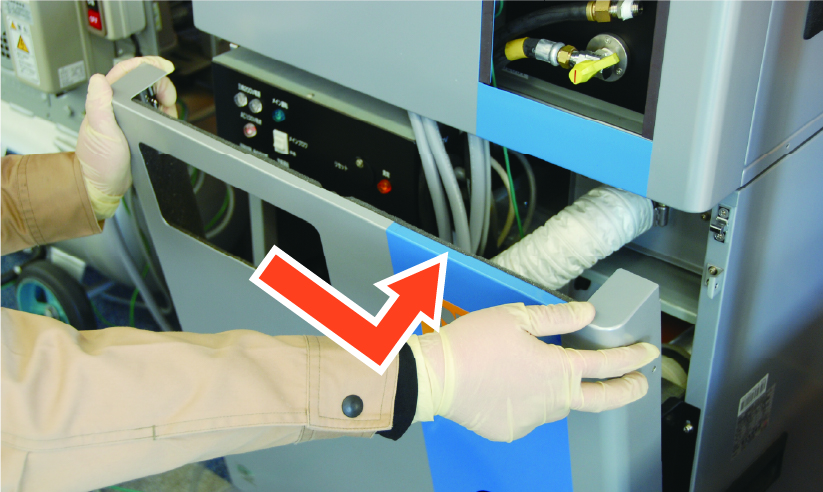

正面カバーを手前に倒し、上に持ち上げて外す。

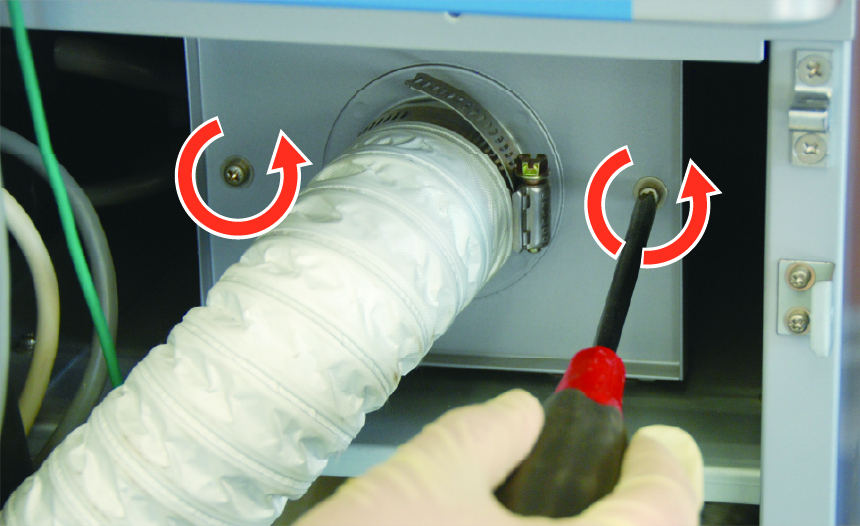

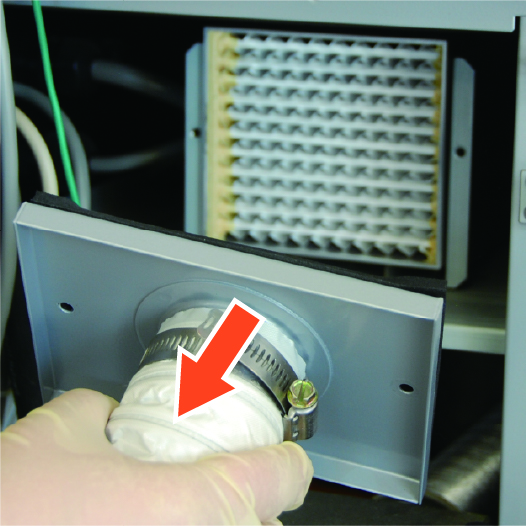

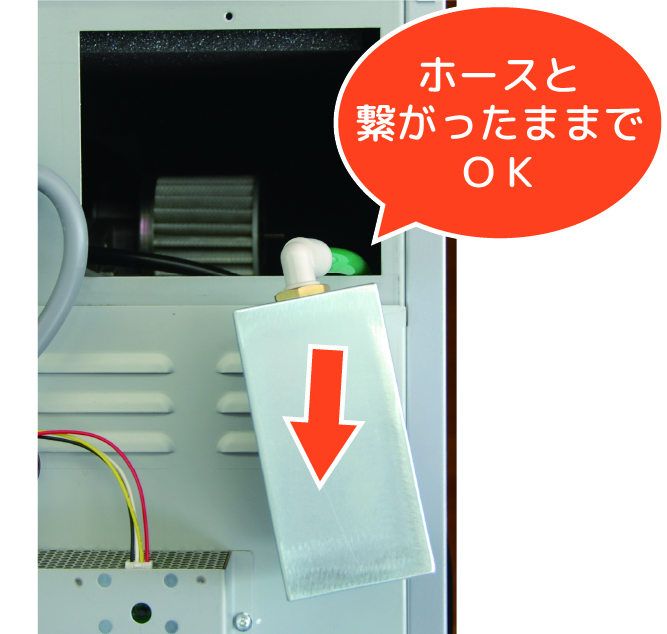

ホースが接続されている蓋板のボルトをプラスドライバーで外し、ホースごと蓋板を外す。
フィルタを持ち上げて引き出し、新しいフィルタと交換する。

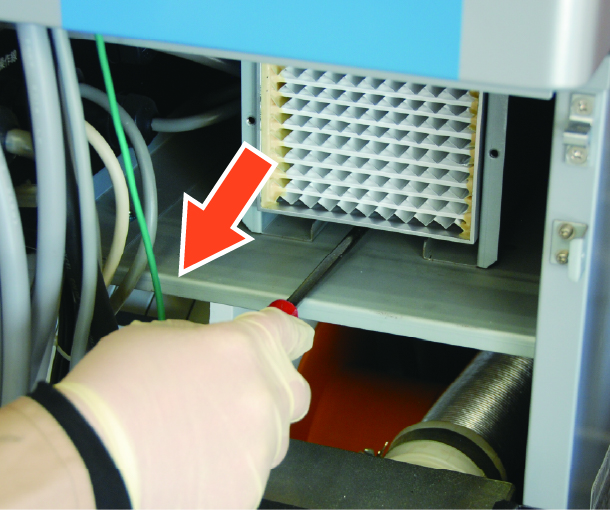

(固い場合はドライバーなどをご使用ください。)
※フィルタの向きに注意(赤い矢印が書いてある面が手前です。)
逆の手順でストッパー、カバー等を元に戻す。
TCV-FAC-21S

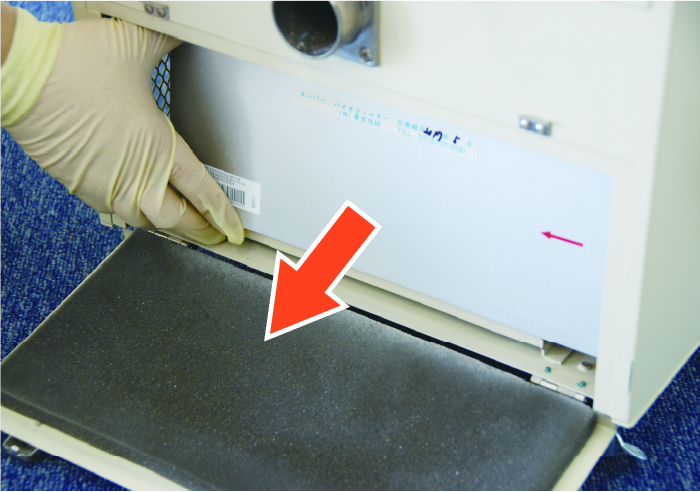

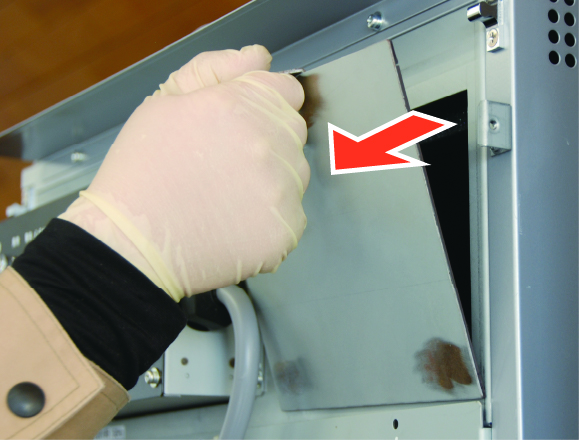

正面の2つのボルトを矢印の方向(左)に回して緩め、蓋板を手前に倒す。
(固い場合はマイナスドライバーなどで回す。)

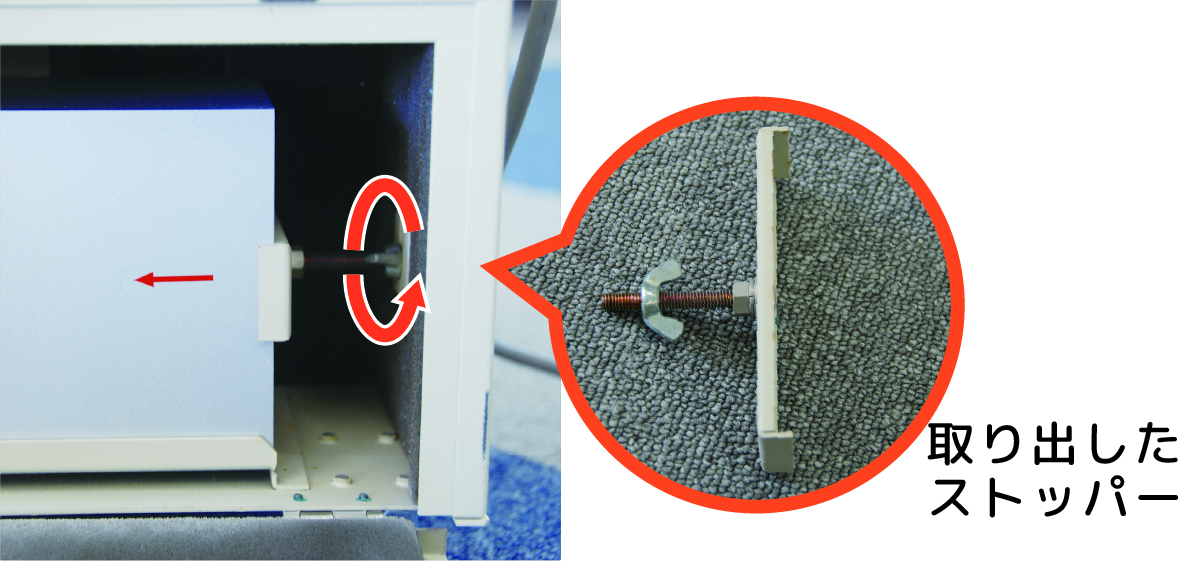

フィルタはストッパーで固定されているので、蝶ねじナットを矢印方向(左)に回して外す。

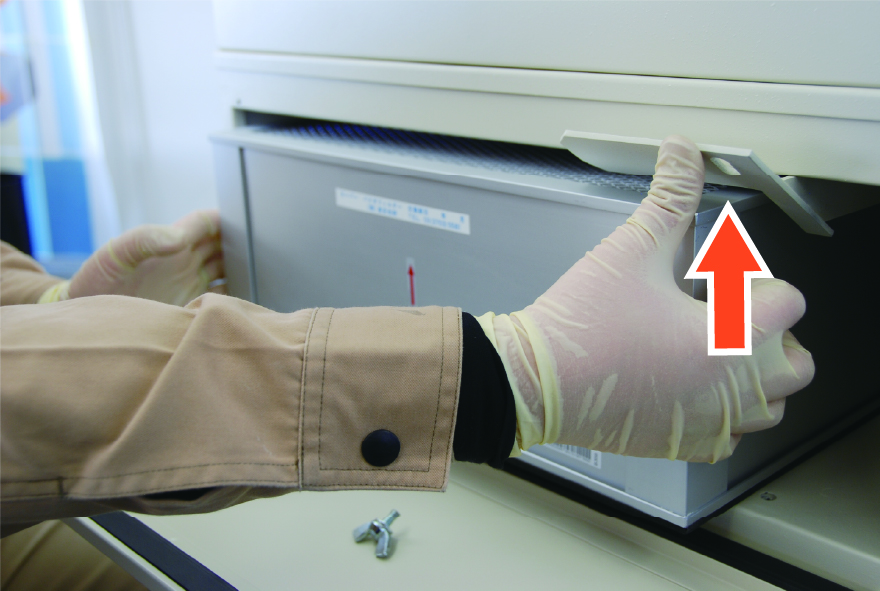

ストッパーを持ち上げながらフィルタを引き出し、新しいフィルタと交換する。

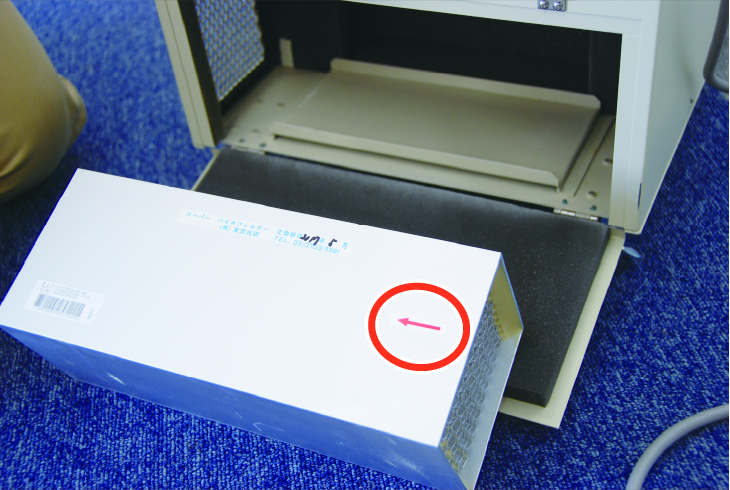

※フィルタの向きに注意(赤い矢印が書いてある面が手前です。)
逆の手順でストッパー、カバー等を元に戻す。
TCS-TS
TS2 本体を接続している設備側の電源をOFF またはコンセントから電源プラグを外し、
本装置が作動しないことを確認してください。

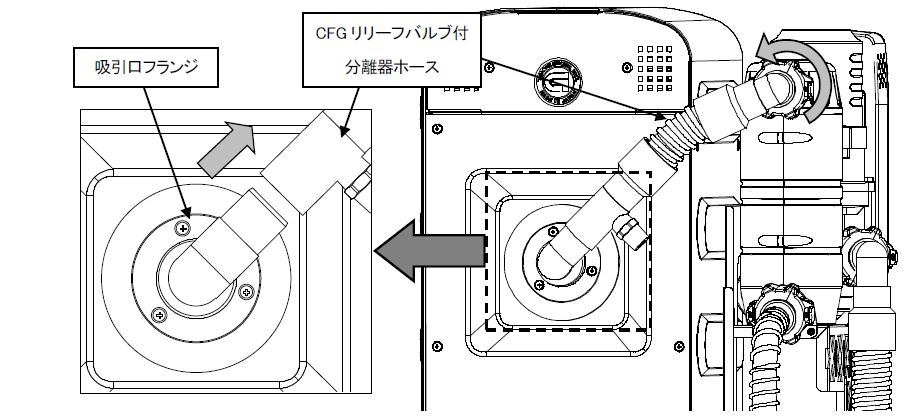

CFG リリーフバルブ付分離器ホースの継手を矢印方向に回し、手前に引いてCFG セパレータ(TS2)から外してください。
また、CFG リリーフバルブ付分離器ホースを吸引口フランジから引き、外してください。

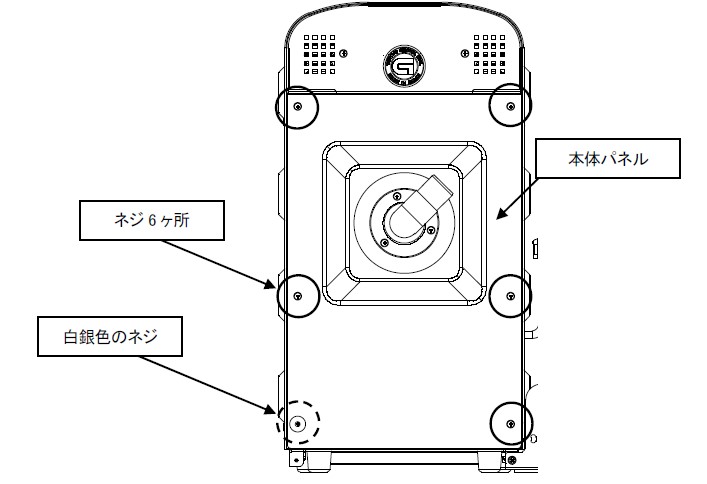

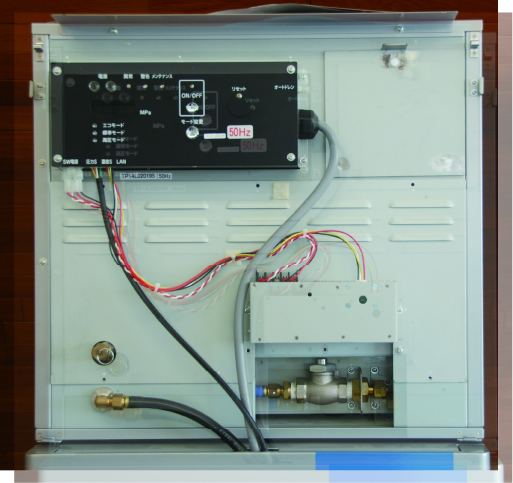

ネジ6 ヶ所を外し、本体パネルを外してください。
※左下のネジのみ白銀色のネジになっています。

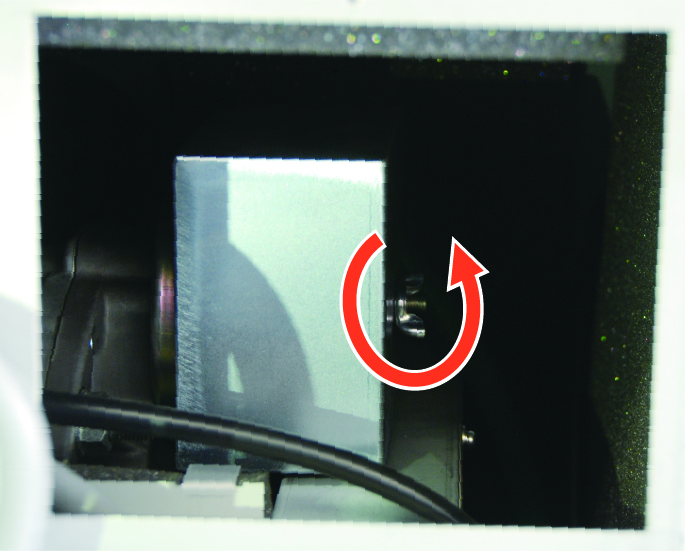

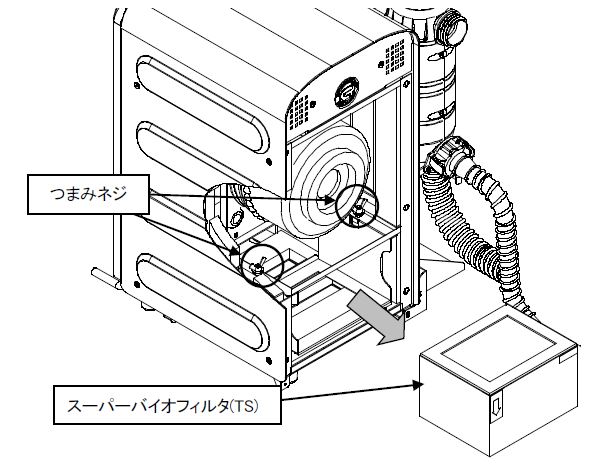

内部にあるつまみネジ2 ヶ所を緩め、スーパーバイオフィルタ(TS)を取り外してください。

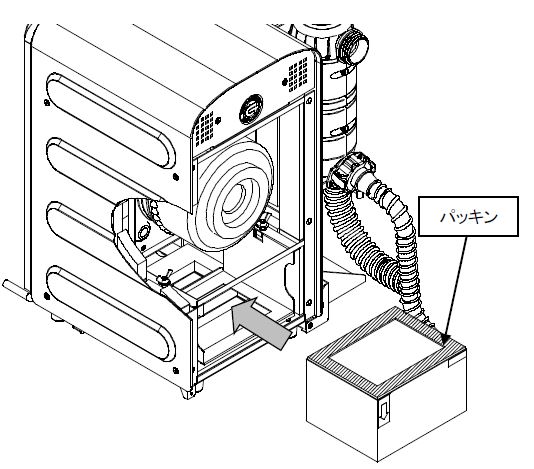

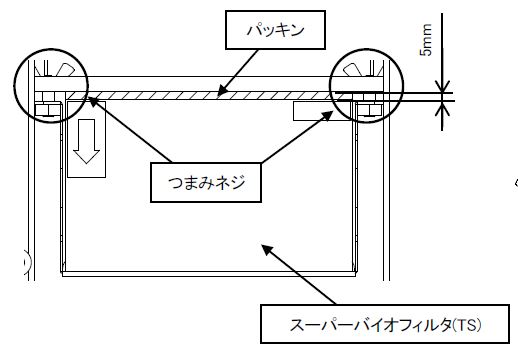

スーパーバイオフィルタ(TS)のパッキンを上側にしてセットし、つまみネジをパッキンの厚さが約5mm になるまで締め、引き出せないことを確認してください。
TCV-CS1000
正面のボルトをヤジ留守の方向(左)に回して外す、カバーを手前に倒す。
(固い場合はドライバーなどをご使用ください。)
パッチン錠のタイプの場合は、パッチン錠を外して、カバーを手前に倒す。
フィルタはストッパーで固定されているので、蝶ねじナットを矢印方向(左)に回して外す。
ストッパーを持ち上げながらフィルタを引き出し、新しいフィルタと交換する。
※フィルタの向きに注意(赤い矢印が書いてある面が手前です。)
逆の手順でストッパー、カバー等を元に戻す。
TCS-Dual Plus-CB2
プラスドライバー(またはスタービードライバー)で両サイドのボルトを外す。

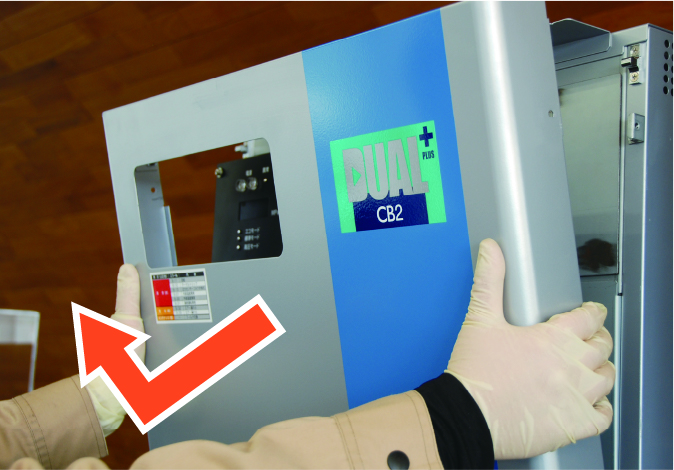

正面カバーを手前に倒し、上に持ち上げて外す。
フィルタが収納されている蓋板のボルトを矢印の方向(左)に回して緩め、蓋板を手前に倒す。

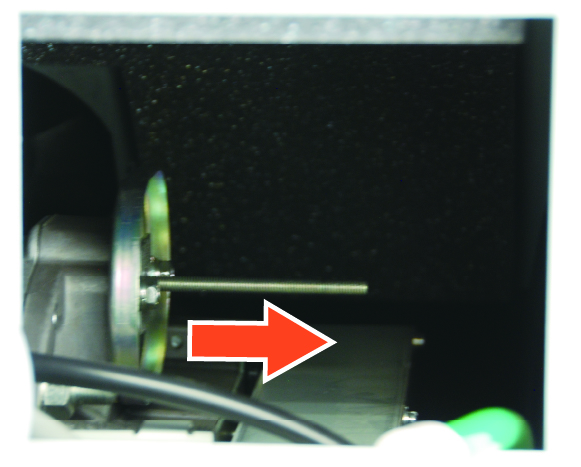

蝶ねじナットを手前に回して外し、フィルタのカバーを引き出す。
※蝶ねじナットを内部に落とさないように注意してください。
フィルタを取外し、新しいフィルタと交換する。
逆の手順でボルト、カバー等を元に戻す。

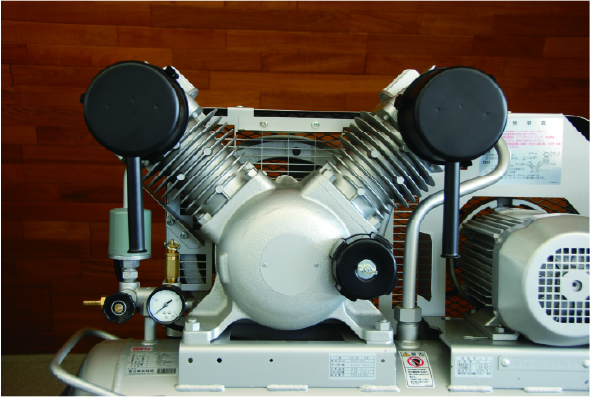

TCC-1.5R/2.2R
<エアーフィルタR>
カバーのパッチン錠を外す。(各3ヶ所)

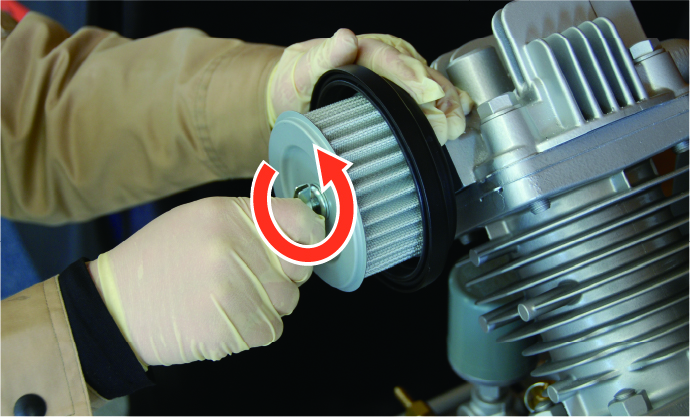

蝶ねじナットを矢印方向(左)に回し、フィルタを取り外す。新しいフィルタと交換する。
逆の手順でボルト、カバー等を元に戻す。

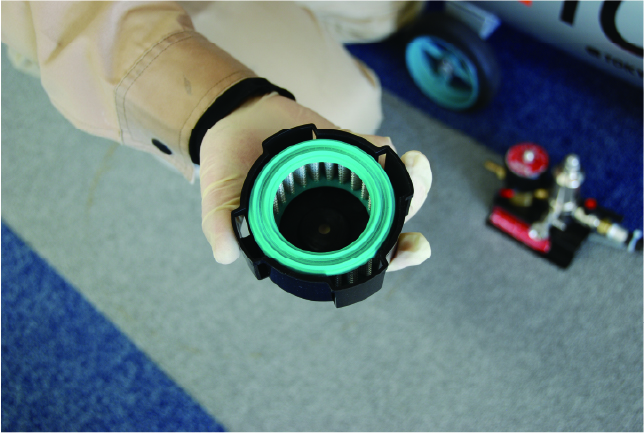

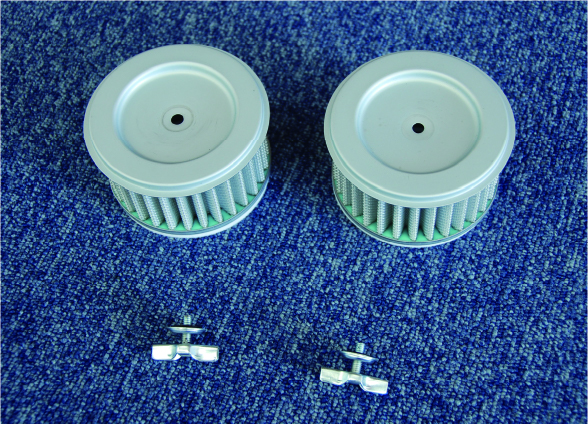

<クランクフィルタ>

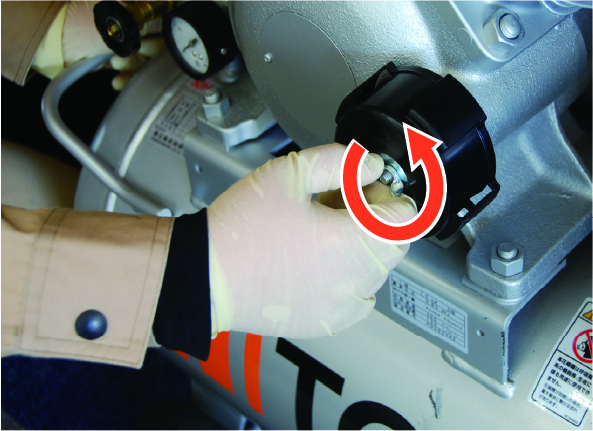

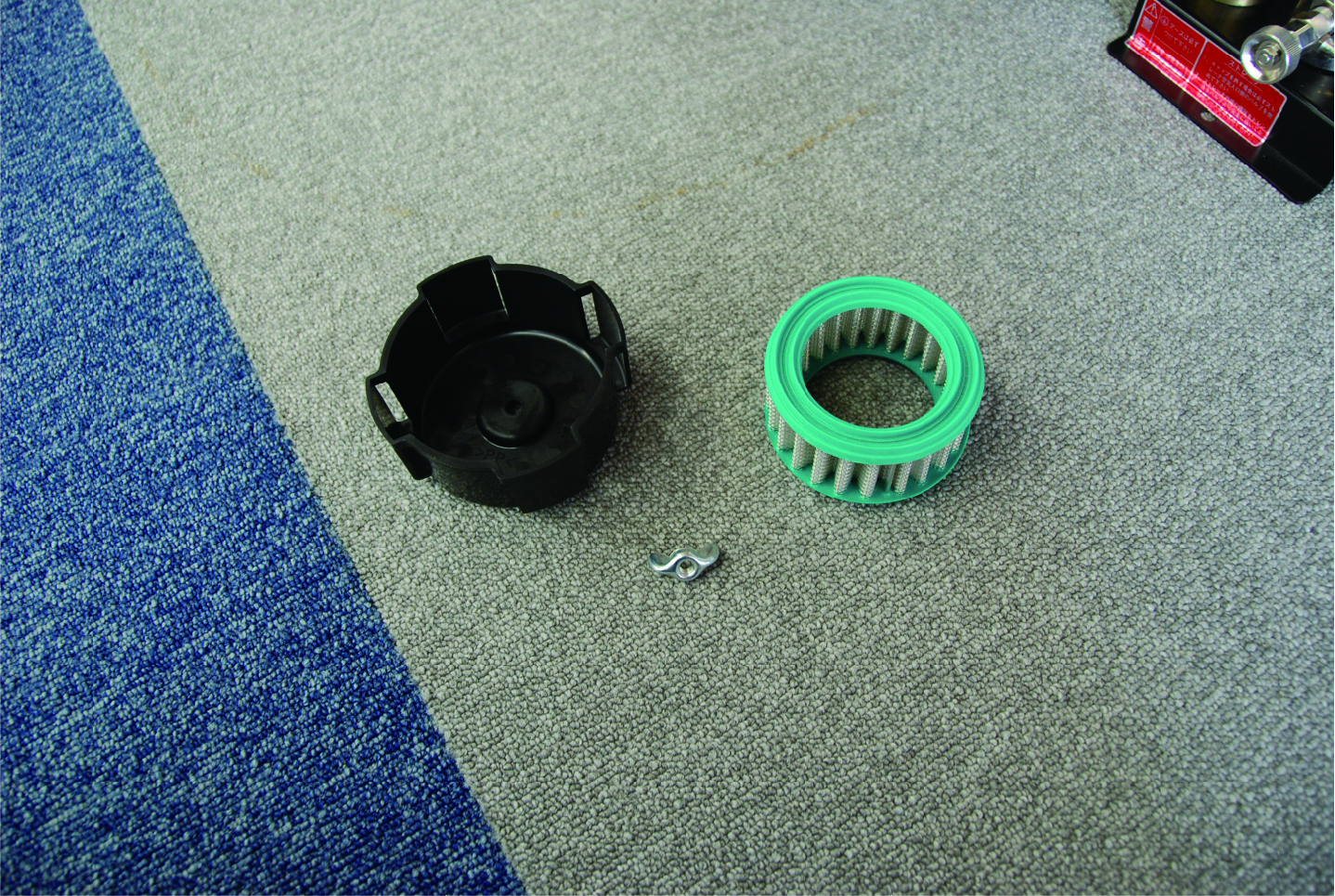

蝶ねじナットを矢印方向(左)に回し、カバーを外す。

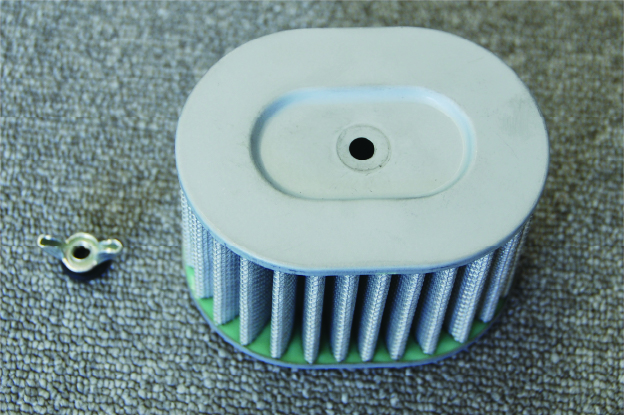

フィルタを取外し、新しいフィルタと交換する。
逆の手順でボルト、カバー等を元に戻す。
